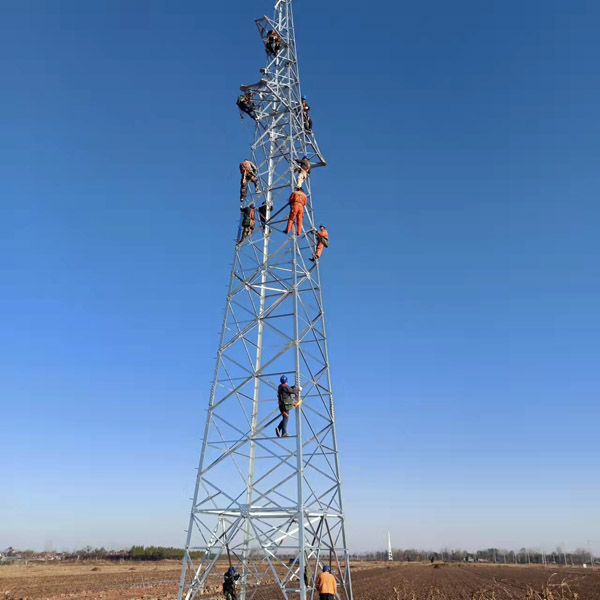

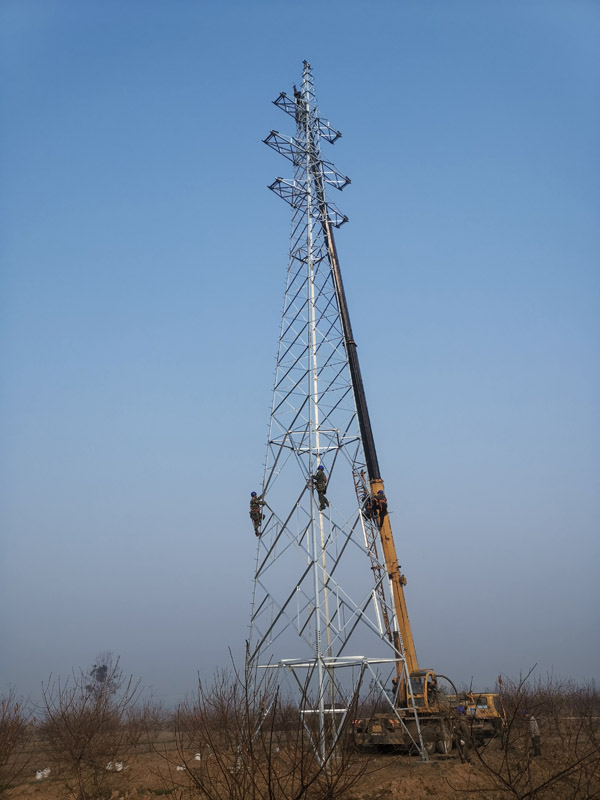

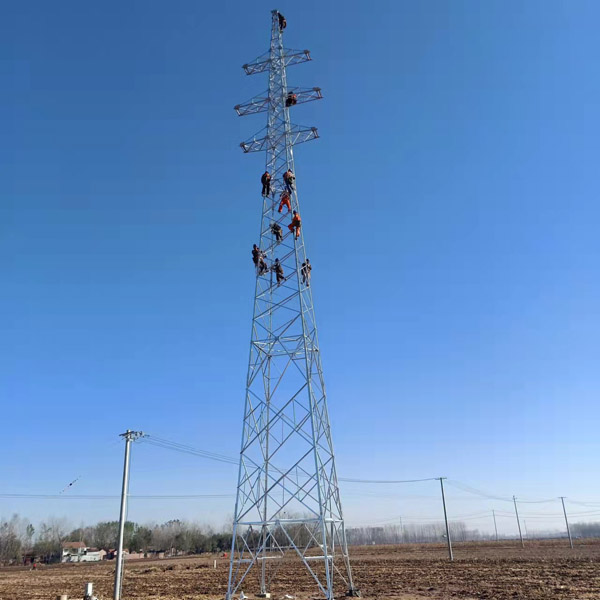

規模：本期集電線路擬采用A、B、C、D四條主干線，A線帶11臺風機，B線帶10臺風機，C線帶11臺風機，D線帶8臺風機。集電線路以架空線為主，連接風機及鉆越處采用電纜連接。升壓站附近段A線和B線為同塔雙回路，C、D均為單回路。架空線路在荷載18MW以內時導線采用JL/G1A-150/25型鋼芯鋁絞線，地線采用OPGW-35型光纖復合地線；在荷載18MW~30MW間時導線采用JL/G1A-240/30型鋼芯鋁絞線，地線采用OPGW-50型光纖復合地線。架空線路全長70.42km，其中采用JL/G1A-150/25型導線單回35.68km，采用JL/G1A-240/30型導線單回長8.44km，采用JL/G1A-240/30型導線雙回長26.3km。終端塔至箱變及部分鉆越采用銅芯電纜敷設方式，直埋電纜全長（單芯電纜長度以1/3計列）13.31km，電纜截面選用-3×50~-1×300。地線選用單根OPGW-24B1、48B1型復合光纜架空地線(單回路選用24芯，雙回路選用48芯)。
